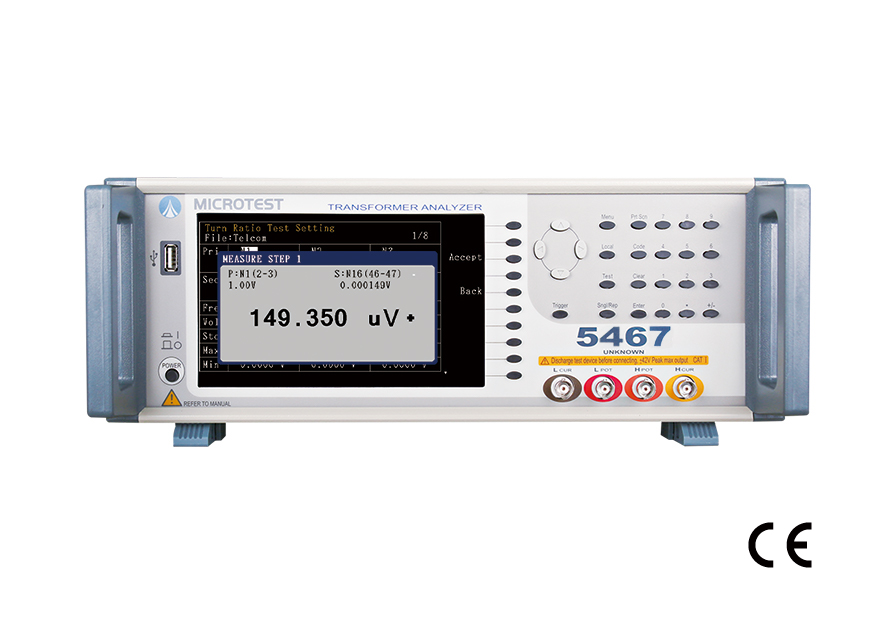

MICROTEST 變壓器測試儀 5467 | 台灣電計國際股份有限公司

一機提供網通變壓器產品量測重要參數，量測頻率範圍10Hz-1MHz

MICROTEST 5467變壓器測試儀一機提供變壓器產品量測重要參數，包含電感值、漏感值、直流電阻、交流電阻、品質因數、電容值、圈數比以及檢查腳位短路等項目，量測頻率範圍從10Hz-1MHz，內建支援LCR電表量測模式，搭載F5468氣動式測試治具，提供48組測試通道，可進行100mA直流偏置測試，針對客戶的需求提供客製化服務。

變壓器測試儀

Model:

5467

Maker:

MICROTEST

Download Materials

規格書下載

一機完整檢測變壓器低的壓電氣特性

(電感值/漏感/匝數比/直流電阻/交流電阻/平衡/電容值/腳位Short)

採用自動平衡電橋量測法，四線式測量DCR值(直流電阻)

檢測變壓器每相繞組的DCR值，確保變壓器的導電迴路可能發生接觸不良/焊接不良

內置Meter測量模式，一機兩用是變壓器生產線的最佳檢測神器

功能特點

量測頻率 10Hz-1MHz
提供48組測試通道
內建Meter測量模式
支援Meter模式 (顯示4組參數)
基本測量精度±0.1%
開路/短路校正功能
RS-232、Handler、LAN、USB Host 、Handler
透過USB可存取設定檔案
存儲測試數據、截圖測試畫面
100mA直流偏流測試 (F5648)

Application 應用

變壓器繞組產生的寄生電容與漏感之間的重要關係

設計工程師希望變壓器在理想狀態下，希望結合系數值k=1，但實際上變壓器的初級線圈與次級線圈的結合係數通常小於1，因為線圈所產生的磁力線無法全部通過次級線圈，因而產生露磁的電感，大部分都是某些初級(次級)磁通沒有通過鐵芯耦合到次級(初級)，而是透過空氣閉合返回到初級(次級)線圈，稱之漏泄磁通(漏感現象/LeakageInductance)，這種因為磁芯缺口引起的漏泄磁通在高頻狀態下，所使用的鐵氧體磁芯材料導磁性能降低，將造成變壓器的性能變差。

在電氣理論上卷線是被絕緣的，由於繞組的卷線間的電位差，促使初級與次級相鄰卷線與卷線之會產寄生電容，以及，分佈在初級線圈與次級線圈繞線之間的寄生電容，它們與漏感之間的關係其實存在重要的權衡關係，因為漏感可以與電路中的分佈電容以及變壓器繞組之間的寄生電容形成振盪回路，使得電路產生振盪並且向外輻射電磁能量，造成電磁干擾問題。

TRUN 圈數比((匝數比)

526X變壓器測試儀提供TR圈數比電壓法與TRL圈數比電感法測量此參數

TR法指的是在初級線圈加入交流電壓，量測次級線圈之交流電壓，目的量測線圈之間匝比與相位是否正確，使用這種方式的優點在於測量結果含了損耗的圈數比，測試的結果會大於實體的圈數比，但可以反映出研發工程師想得到的電壓值。

TRL法指的是量測各線圈之電感值，利用線圈之感值計算出線圈比，對於漏感比較大的變壓器量測出的圈數比值較精確，使用此法可避開變壓器的損耗造成的影響，會得到較接近實體變壓器的之圈數比，缺點是遇到漏感值較大時，實際的電壓比例會受到很大的影響。

量測變壓器的重要電氣參數

規格

5465/5466/5467
5465	10Hz-200kHz
5466	10Hz-500kHz
5467	10Hz-1MHz

Model	5465/5466/5467
Test Channel	48
Frequency Resolution	5 digits
Basic Accuracy	±0.1%
AC Drive Level	10mV-2Vrms
DC Drive Level	10mV-2V
Output Impedance	100Ω
DC Bias Current	100mA (F5620)
Turn	Inductance or Voltage Test Freqeuncy：50Hz-200kHz
Test Mode	Meter Mode / List Mode
Parameters Measurement	Inductance (L)、Impedance (Z)、Capacitance (C)、Resistance (R)、Conductance (G)、Susceptance (B)、Admittance (Y)、Alternating Current Resistance (ACR)、Quality Factor (Q)、θ、Direct Current Resistance (DCR)、Leakage Inductance、Turn Ratio、Balance、Short Circuit

Parameters	Range (AC parameter:1kHz)
L, LK	0.1nH ~ 9999.99H Basic Accuracy 0.10% Speed 25ms
C	0.00001pF ~ 999.99mF Basic Accuracy 0.10% Speed 25ms
Q,D	0.00001 ~ 99999 Basic Accuracy 0.0005 Speed 25ms
Z,X,R	0.00001Ω ~ 99.9999MΩ Basic Accuracy 0.10% Speed 25ms
Y	0.01nS ~ 99.9999S Basic Accuracy 0.1% Speed 25ms
θ	-180°~ +180° Basic Accuracy 0.03° Speed 25ms
DCR	0.1mΩ ~ 99.999 MΩ Basic Accuracy 0.10% Speed 25ms
Turn	0.1 ~ 99999.9 turns Basic Accuracy 0.50% Speed 50ms
Pin-Short	12 pairs, between pin to pin Speed 15ms

ESR	Series / Parallel
Calibration	Open Circuit / Short Circuit
Built-in stroage	testing files 128 sets
Operation	Auto / Manual / Remote Trigger
Power Supply	Voltage：98Vac-132Vac or 195Vac-264Vac
Power Supply	Frequency：47-63Hz
Power consumption	300VA
Environment	Temperature：10℃-40℃
Environment	Humidity：10-90%RH
Dimension (WHD)	344x145x343 mm (WHD)
Weight	9 Kg
Interface	RS-232、Handler、LAN、USB Host、EXT. I/O
Display	800*480 Color Screen, 7″ TFT
