三合一耐壓測試儀,提供AC/DC耐壓、絕緣阻抗安規檢測

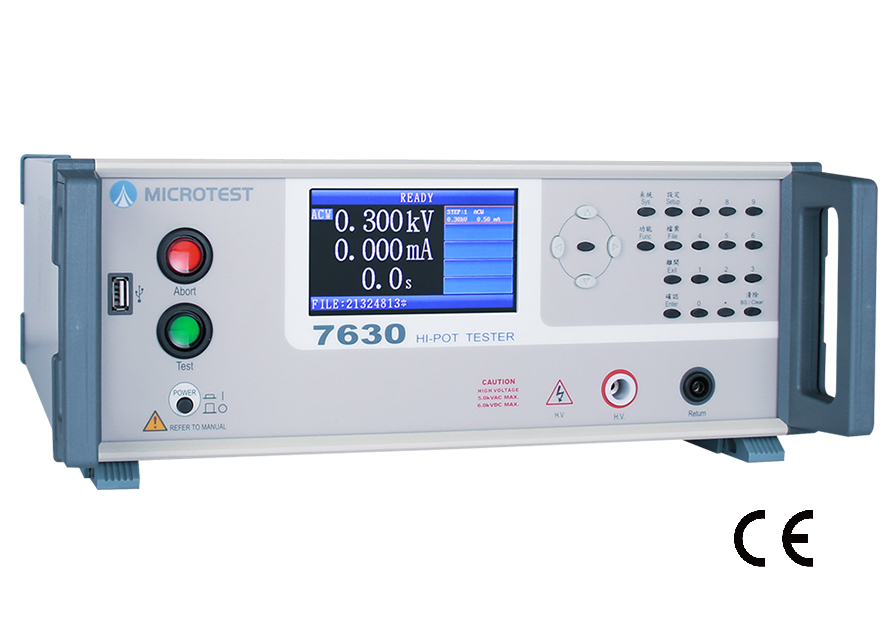

MICROTEST 7630耐壓測試儀是3合1機種,支援交流耐壓、直流耐壓與絕緣電阻測試功能,AC耐壓最高5000V/漏電流30mA,DC耐壓6000V/漏電流10mA,絕緣電阻最大12000MΩ,支援PC連線軟體進行遠端編程與存儲測試數據,與條碼機連結進行Bar Code掃碼,進行生產履歷追溯管理。
耐壓測試儀
Model:
7630
Maker:
MICROTEST
安規耐壓測試通常會有以下測試項目
AC耐壓、DC耐壓、AC漏電流、DC漏電流、絕緣試驗電壓、絕緣阻抗
量測規格
型號 | 7630 | |
測試通道 | 單通道 | |
AC耐壓 | 5000V | |
DC耐壓 | 6000V | |
絕緣阻抗 | 12000MΩ |

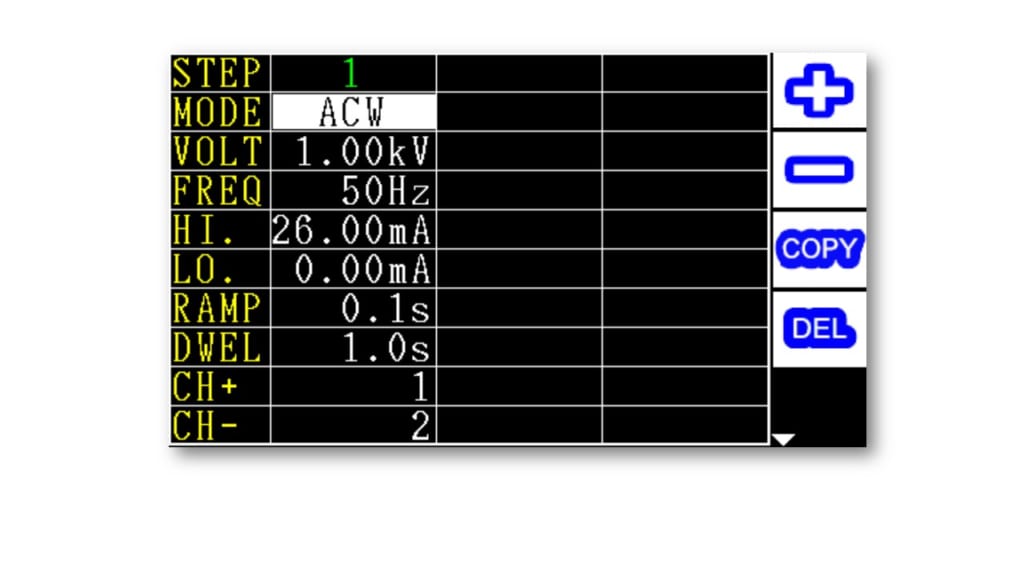

功能特點
- AC耐壓5000V
- DC耐壓6000V
- 絕緣阻抗12000MΩ
- 電弧偵測功能(檢測磁性元件放電瑕疵)
- True RMS 量測線路
- 持續測試時間 (0.1 ~ 999s)
- 設定爬升時間(0.1 ~ 10s)
- 安全開關(INTER LOCK)設置
- 可選購PC Link軟體
Application 應用

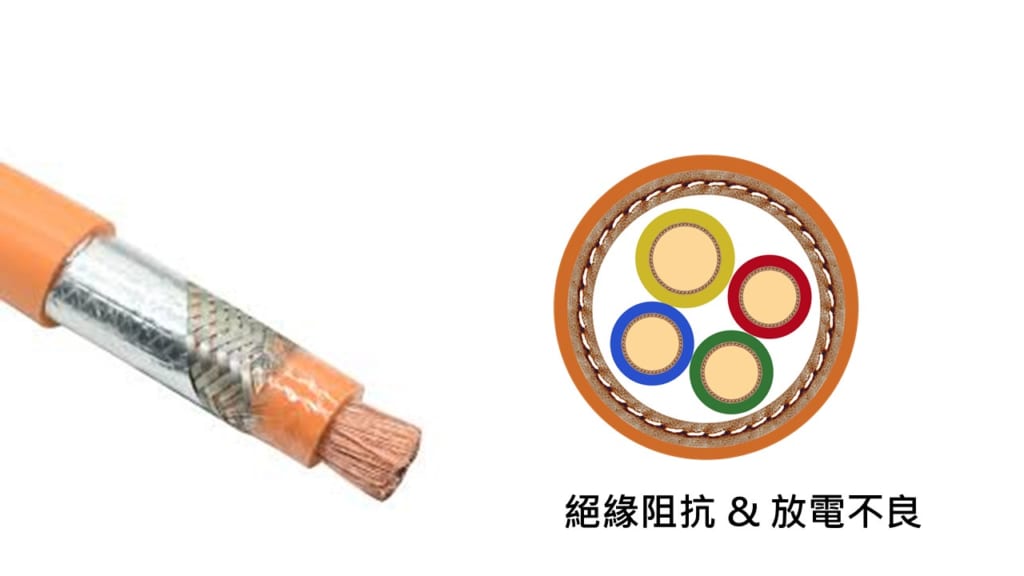

為什麼需要進行絕緣阻抗的測試
確認絕緣體結構的絕緣性能利用優質絕緣材料組成絕緣體結構或系統,應具備較高的絕緣電阻值對於絕緣材料必須保證開關的防觸電保護確認絕緣結構經可靠度測試(如耐熱能力、絕緣性能)絕緣阻抗對元件的重要性。
電子產品組裝之前,元件的進料檢驗項目需進行絕緣阻抗的測試,這些組件包含開關、變壓器、電阻器、電容器、電感器、PCB、導線或線材,確保絕緣性能符合安全規範。
安規測試項目中絕緣阻抗是絕緣品質的重要指標
VDE和TUV等安全規範對於某些特定的產品會要求先對產品進行絕緣阻抗的測試,通過測試以後再測試耐壓性能,原因是確保被測物進行耐壓測試時,被測物自身的絕緣體不會被耐壓破壞,絕緣阻抗是評估絕緣材料性能好壞的重要電氣項目。
進行絕緣阻抗測試的方式與耐壓測試很像,耐壓測試以漏電流大小判定,絕緣測試以電阻值為判定,通常為MΩ以上,主要是量測被測物兩個端點之間及及其與週邊連接一起的各項關聯網絡所形成的等效電阻值。
漏電流測試
利用AC電壓與DC電壓對被測產品施加高電壓下,被測物所產生的漏電流與標準規範值進行比較。
因被測物具備有一定微量的電容性存在(雜散電容),這個電容性除了會因有一定的電阻而產生漏電流,在AC電壓下,電容自身屬於一個阻抗器件,可能造成量測出的漏電流值也包含耐壓測試儀本身的漏電流值,若遇到被測物產品為低AC漏電流必須考量電容值、頻率、施加的電壓大小。
電弧偵測可以確保產品發生放電不良
絕緣材料的內部或表面會因高電壓測試的狀態下產生電氣特性的放電,原因是絕緣材料已失去原先好的絕緣性能,導致被測物出現暫時性或非連續性放電。
也因為暫時性的放電無法以漏電流判定檢測不良,因此耐壓測試儀以測試電壓或漏電流之變化率進行判定出不良品。
電弧偵測是一種幾何狀非一個常量的測試,並且會因為檢測器之間線路的阻抗或分布電容導致電弧所偵測的電流對時間的變化率受到影響。
安規測試-AC/DC耐壓、絕緣阻抗
規格
Model | 7630 |
Test Channel | Single channel |
AC Output Voltage | 5000V |
DC Output Voltage | 6000V |
Insulation Resistance | 12000MΩ |
AC Hipot | |
Output Voltage | 10V-5000V |
Voltage Resolution | 1V |
Voltage Accuracy | ±(3% of setting+5V) |
Rated Current (Max.) | 30mA |
Upper Leakage Current | 0.001-31mA |
Leakage Current
Resolution |
0.001mA |
Leakage Current Accuracy | ±(3% of reading +10uA) |
Arcing Detection | Detect gears from 0-20 (1 is the most sensitive) |
DC Hipot | |
Output Voltage | 10V-6000V |
Voltage Resolution | 1V |
Voltage Accuracy | ±(3% of setting+5V) |
Rated Current (Max.) | 10mA |
Upper Leakage Current | 0.001-11mA |
Leakage Current
Resolution |
±(3% of reading +10uA) |
Leakage Current
Accuracy |
0.001mA |
Arcing Detection | Detect gears from 0-10 (1 is the most sensitive) |
Insulation Resistance | |
Output Voltage | 10V-1000Vdc |
Voltage Resolution | 1V |
Voltage Accuracy | ±(3% of setting+5V) |
Insulation
Resistance Range |
1-12000MΩ |
IR Resolution | 1MΩ |
IR Accuracy | 100-500V, 1-1000MΩ (±5% of reading+1MΩ) |
500-1000V, 2-12000MΩ (±5% of reading +10MΩ) | |
Measuring Time | 0.1-999s |
Ramp Time | 0.1-10s |
Measuring
Time Resolution |
0.1s |
PLC Remote Control | Test、About |
PLC Output Signal | PASS、FAIL、HV Output、Testing |
Safety Switch | When testing, you need to short-circuit the INTER LOCK on the rear of the instrument to output the test voltage |
List Mode | Each group contains up to 32 steps |
Built-in Storage | 15sets setting files |
USB Host Storage | Storage setting files and update firmware |
Power Supply | Voltage:90Vac-264Vac |
Frequency:50/60Hz ±5% | |
Power consumption | 300VA |
Environment | Temperature:5℃-40℃ |
Humidity:0-80%RH | |
Dimension | 365x145x430 mm (W*H*D) |
Weight | 14 Kg |
Interface | RS-232、Remote、USB Host、USB Device、EXT. I/O |
Display | 4.3″ TFT LCD (480*272 ) |
