一機檢測線束/連接器電氣特性，包含導通、斷短路、耐壓絕緣、電阻、電容

MICROTEST 8740NAK線材測試儀，量測技術採用二線式量測，對於不需要量測到非常低阻的產品，考量到測試治具的成本因素下可選型8740NAK，測試項目包含導通阻抗、斷/短路、AC/DC安規耐壓、IR絕緣、元件(電阻/電容/二極體)，測試點位可選型1024點，AC耐壓輸出最高700V，DC耐壓輸出最高1000V，支援PC連線軟體與BAR Code掃描，滿足線材連接器生產自動線測試要求。

線材測試儀

Model:

8740NAK

Maker:

MICROTEST

Download Materials

規格書下載

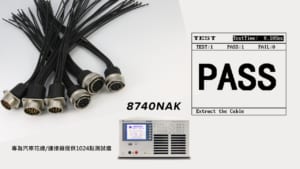

8740NAK專為線材連接器廠帶來更高效率的檢測儀器，提昇測試點數至1024點，滿足多點位連接器或汽車花線進行導通、耐壓絕緣、斷短路測試

認識汽車線束的工藝

汽車線束工藝
汽車電線大多都是銅質多蕊軟線，這些軟線細如毛髮，利用塑料絕緣管包覆幾條到數十條的軟線，呈現柔軟不易折斷，在汽車產業內常用的規格標稱截面積有0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的電線，具備不同負載的電流值，適用於不同功率用電的設備之導線。
以整車線束為案例
截面積規格	應用
0.5	儀表燈、指示燈、門燈
0.75	牌照燈、前後小燈
1.0	霧燈、轉向燈
1.5	大燈、喇叭
2.5-4	主電源線、發電機電樞線
生產製程常見的不良
製程中容易在剝線、壓接端子因操作不良破壞絕緣層或是端子錯位等瑕疵，造成導通或絕緣不良。
利用電性檢測把桿汽車線束工藝品質
導通測試	檢測端子壓接是否有接觸阻抗性問題
耐壓測試	檢測迴路接點之間是否符合絕緣特性
阻值測試	檢測端子接點是否有間接性短路/開路問題

功能特點

二線式測量導通技術
測試點數支援1024點
AC耐壓最高700V
DC耐壓最高1000V
絕緣阻抗測試
導通阻抗 / 斷短路 / 快速瞬斷測試
支援BAR Code掃描
支援連結列表機列印數據
可選購PC Link軟體
支援多組產品測試

規格

Model	8740NAK
AC Hi pot Test	100V-700V
DC Hi pot Test	50V-1000V
Test Pin	1024

Model	8740NK
AC Hi pot Test	–
DC Hi pot Test	50V-1000V
Test Pin	1024

Model	8740NAK/8740NK
Safety Hi pot Test
AC Hipot Leakage Current	0.01mA -5mA
DC Hipot Leakage Current	0.1µA-1000µA
DC Hipot Insulation Resistance	1MΩ-1.2GΩ
Hipot Output Accuracy	±5%
Hipot Measurement Accuracy	±5%
Rated Output	5Vdc
Hipot Measurement Time	0.01 – 60
Wire Specifications	Maximum allowable capacitance 5μF
Low Voltage Electrical Test
Measuring Mode	2-Wire Test
Conductance	100mΩ-52Ω
Intermittence Conductance	100mΩ-52Ω
O/S Intermittence O/S Quick Intermittence open circuit	1kΩ-100kΩ
O/S Determinal Judge	●
Single-Side Test	●
Component test
Resistance	Measurement Range 100mΩ-2MΩ
	Level Signal 2.4V (Fixed)
	Current Signal 35mA
Capacitance	Measurement Range 10pF-3µF
	Level Signal 1.2V (Fixed)
	Frequency Signal AUTO Gear (Fixed) 48Hz/480Hz/4.8kHz/48kHz
Diode	Measurement Range 0-7V
Other Function
Advanced Functions	Programmable continuous test / Pin search/Auto-diagnosis
Test Scan Mode	Auto, Manual, External Trigger
Measurement Signal	Low Voltage Measurement Signal
Panel	System/Rapid /Edit / Function
Indicator	Pass/Fail HV LED red-green indicator lights / Screen Display /Sound

Operation	Manual, Auto, Remote Control
Built-in Storage	Number of test file up to 500 sets
Power Supply	Fixed Voltage 115/230 Vac ±10%
Power Supply	Frequency 60/50Hz
Power consumption	300VA
Environment	Temperature 0℃-40℃
Environment	Humidity RH≦75%
Display	320*240 dot-matrix display
Dimension (WHD) & Weight	435x270x360 mm 18Kg
Interface	RS-232, USB Host, Print, Remote
