非破壞性、高速脈衝電壓與阻尼振盪波形比對繞線元件絕緣不良
MICROTEST 7750線圈層間短路測試儀,提供1200V/5200V/10000V脈衝電壓輸出,200MHz/9bits高速取樣技術提供多種比對模式,包含總面積比對、面積差比對、電暈數比對、顫抖數比對、二階微分比對與波形比對模式,測試速度高達10次/秒,上自動線是最佳的選擇。針對小感量可選型7750-1層間短路測試儀搭載FX-IM0001四線式SMD元件測試治具,支援電壓補償功能,避免配線引起的等效電感引起測試電壓誤差過大,為小電感產品把關品質。

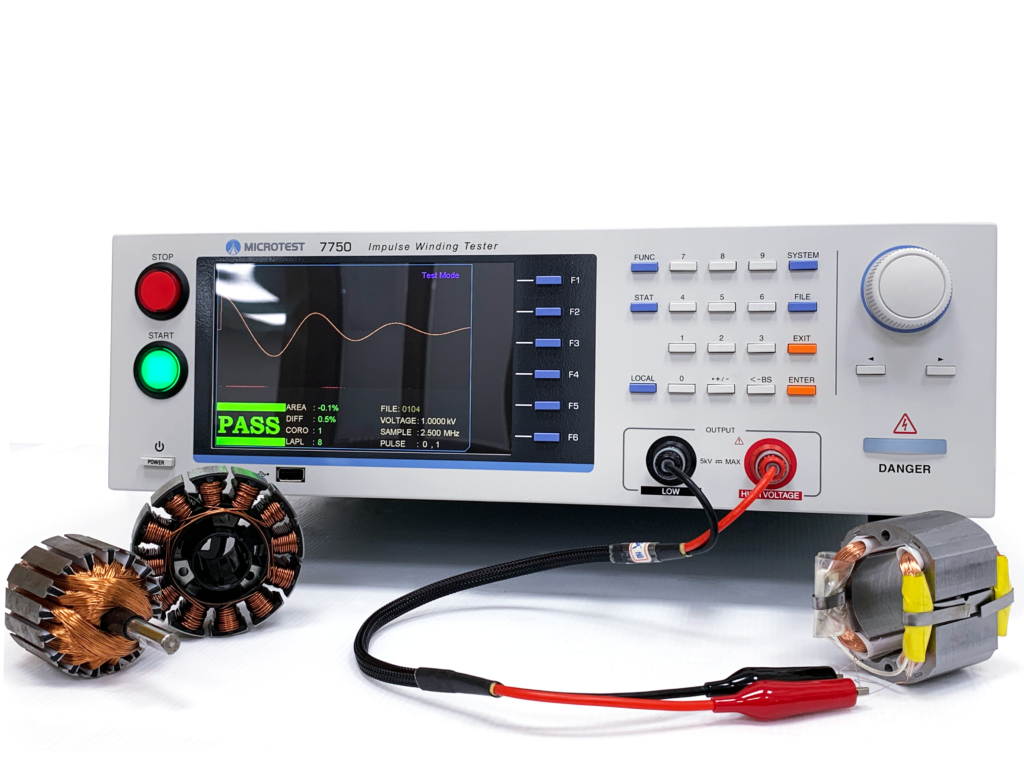

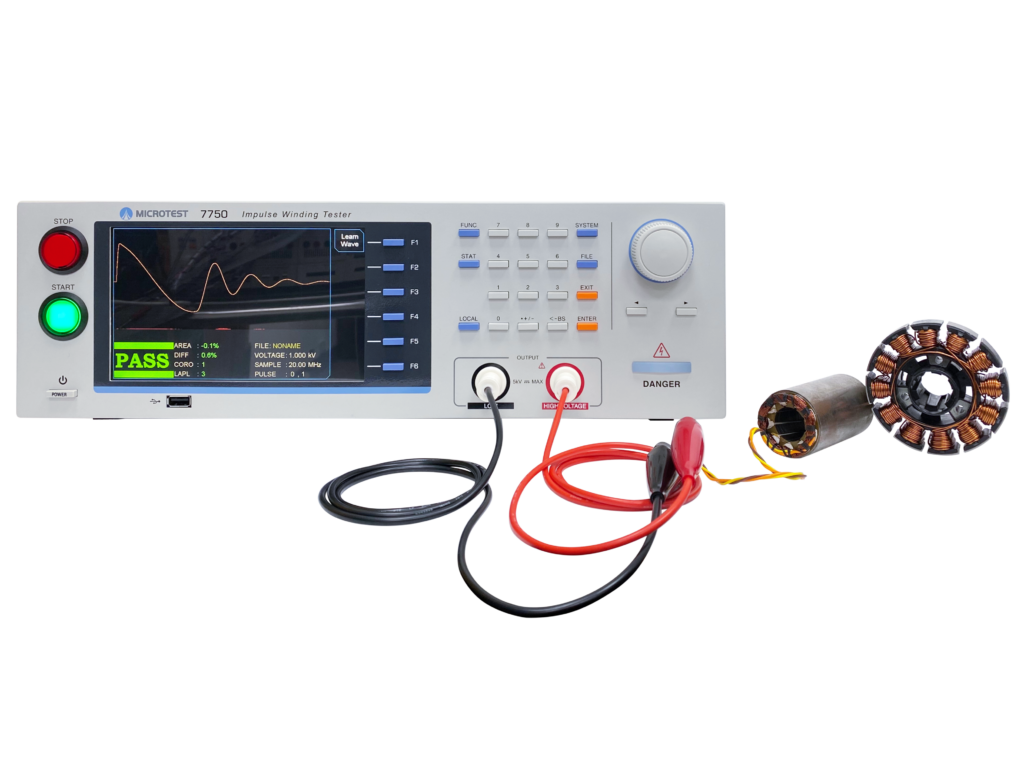

層間短路測試儀(繞線元件脈衝測試)
Model:
7750
Maker:
MICROTEST

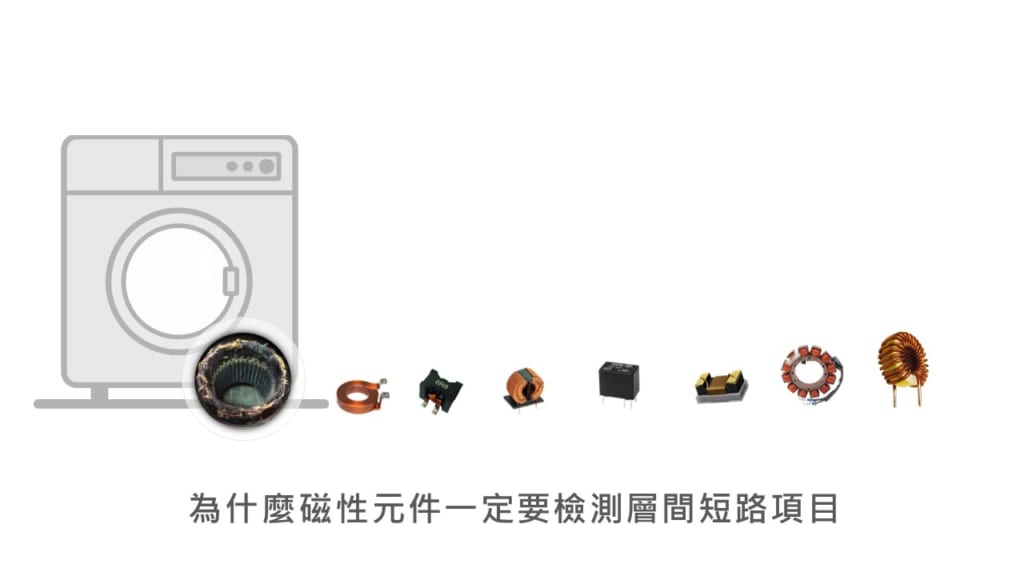

為什麼繞線元件一定要檢驗層間短路?
繞組線圈細微的層間短路小瑕疵,不易在低壓性測試站被檢測出,因此生產線將瑕疵的半成品組裝成馬達/變壓器,工廠將貨交給下游組裝廠組裝至家電產品,於成品站進行功能性測試,細微層間短路不良的線圈很可能促使成品檢測時出現NG,會浪費更多製造成本。
生產線加入層間短路測試站,以瞬間脈衝大電壓檢測繞組線圈的漆包線/絕緣系統的品質,確保未來使用者在長時間使用產品時,不會因為層間短路導致馬達燒毀或停止運行的狀況發生
7750層間短路測試儀檢測技術
採用方式為『非破壞性、高速脈衝電壓與阻尼振盪波形比對』

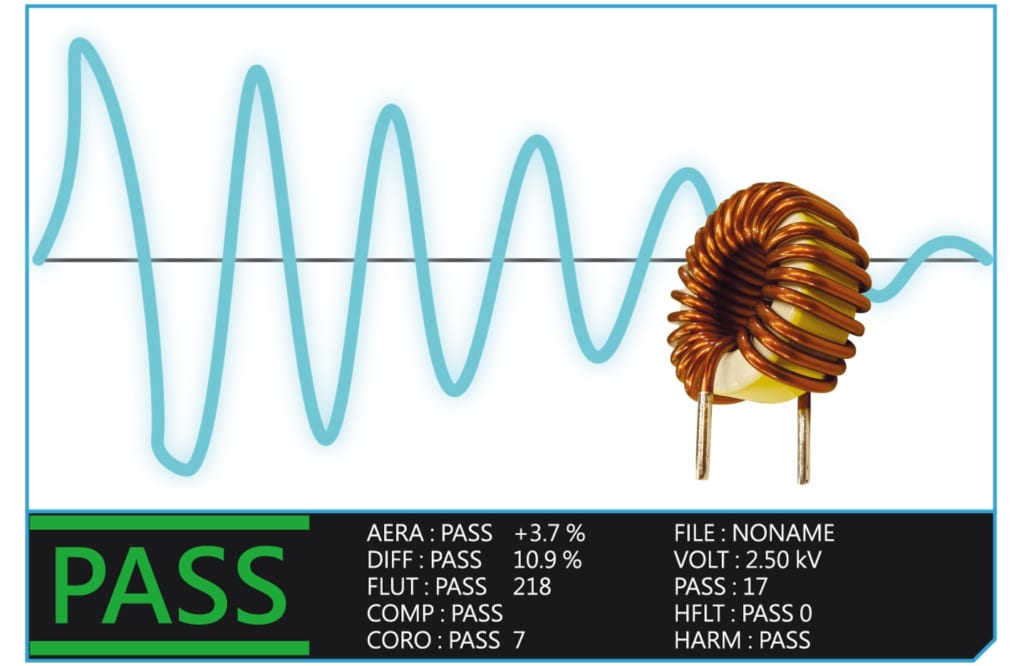

施加脈衝電壓於繞組線圈的兩端,在不破壞被測物的條件下,透過L/C諧振產生阻尼衰減振盪波形,進行標準品與被測物比對兩者間的瞬間波形,在產品壽命性品質下提前檢出層間短路、內部線圈或磁芯絕緣瑕疵的不良品。

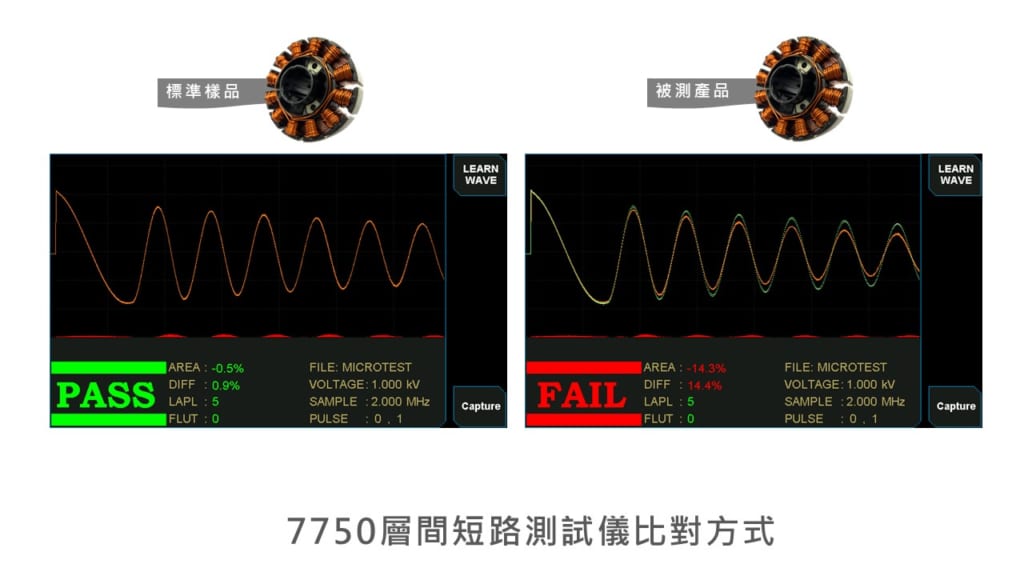

首先須建立標準品之波形,再與產線生產的被測物進行比對
以下為不良品反應出這些電氣特性已改變
- – 線圈的電感量
- – 品質因數Q值
- – 線圈的圈數差 (電壓差)
- – 磁芯的材質差異性
- – 線圈內部有匝間短路
功能特點
- 最小電感值≥0.1μH
- 電壓補償功能
- 高速脈衝取樣率200MHz/9bits
- 崩潰電壓測試
- 穩定極速測試:10次/秒
- 可程式非破壞性脈衝電壓測試
- 儀器內建可儲存128組測試波形
- USB Host快速存取測試畫面
- 五種波形比對,檢測繞線元件層間短路不良
Application 應用

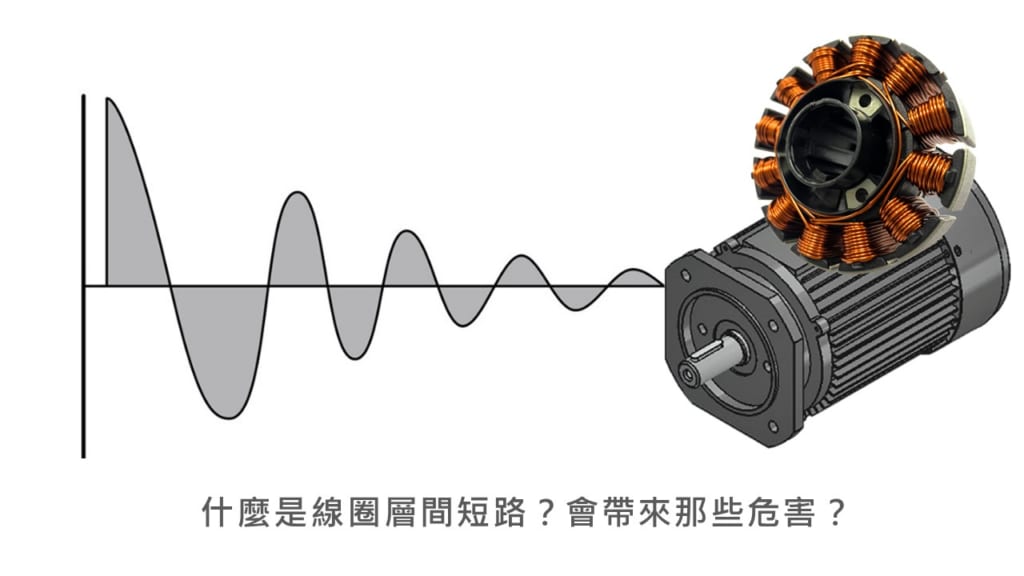

指的是磁性元件同一個繞組是由很多匝線繞製而成,如果絕緣不好將造成疊加在一起的線圈之間會短路
即是此組繞組有一部份線圈直接被短路而無法發揮電感作用,磁場就會和之前不同,不對稱,也將會對剩餘的線圈電流變大,若發生在馬達的運行中,振動變大、電流增大、出力相對減小
來自於材料與生產加工兩大來源
漆包線製程 | 繞組線圈加工 |
上絕緣漆過程,可能刮傷漆包線 | 勾線/脫序/ 包線 |
漆包線龜裂 | 繞線跨槽 |
氣泡縫隙 | 附著到錫垢 |
支援6種比對分析模式
總面積差比對模式 AREA
當待測物發生層間短路時,由於線圈能量損耗增加,諧振阻尼係數變大,諧振振幅會變小,總面積跟著變小,是檢查層間短路最基本的參數
面積差比對模式 DIFF
將標準樣品與待測產品兩者波形點對點面積之相異處加總則稱為「面積差」。當待測物發生匝間短路時,電感變小(類似變壓器次極圈短路時,初極圈電感會變小),造成後段波形振盪頻率發生變化,諧振波形相位改變,面積差隨之改變
(藉此比較電感值的差異性)
電暈數比對模式 CORONA
繞組線圈於高壓脈衝測試中,自身絕緣系統損壞而產生尖端放電,透過波形顯示放電曲線中出現電暈的現象,此功能可統計電暈發生的次數根據其偏差程度進行判定
二階微分比對模式 LAPLACIAN
線圈絕緣品質不良在高壓衝擊下產生放電,引起振盪波形產生快速的變化,透過7750二階微分演算獲得最高放電量,有效檢測一體成型電感因焊點不良造成漏電的品質問題
波形比對模式 COMP
將標準波設定一可容許之波形範圍,此項目可同時判斷諧振波的振幅及相位,可加大匝間短路的檢出能力
顫抖數比對模式 FLUT
當繞組線圈有發生匝間放電的現象時,波形將產生顫抖,因此儀器將波形顫抖程度量化成數值進行比對
層間短路不良會對馬達成以下問題
- – 發熱/燒毀
被短路的線圈將流過很大的電流 (是正常電流的2~10倍)
- – 產生雜音
匝間短路的線圈在工作運行中振動很大
- – 轉矩降低
被短路的線圈將電流不平衡導致轉矩降低
- – 負載無法啟動
短路嚴重的線圈將導致電機無法帶動負載
如何檢測繞線元件的層間不良問題
規格
Selection
7750-1 | |
Impulse Voltage | 10V-1200V |
Lowest Inductance | ≥0.1μH |
Voltage Resolution | 0.1V |
Voltage Accuracy | ±(1% of setting + 5V) |
Pulse Energy | 0.028 joule |
7750-5 | |
Impulse Voltage | 100V-5200V |
Lowest Inductance | ≥10μH |
Voltage Resolution | 1V |
Voltage Accuracy | ±(1% of setting + 10V) |
Pulse Energy | 0.5 joule |
7750-10 | |
Impulse Voltage | 200V-10000V |
Lowest Inductance | ≥20μH |
Voltage Resolution | 5V |
Voltage Accuracy | ±(1% of setting + 20V) |
Pulse Energy | 2 joule |
SPEC
Model | 7750-1 / 7750-5 / 7750-10 |
Sampling Rate | 200MHz/9 bit |
Pulse Number | Max. 32 |
Input Impedance | 20MΩ |
Measurement Statistics | ● |
Breakdown Voltage | ● |
Measurement Time | 10 times/second |
Provides 6 waveform comparison |
nTotal area comparison |
nDifferential area comparison |
nLAPLACIAN Comparison |
nCorona comparison |
nCOMP Comparison |
nFLUT Comparison |
PLC Remote Control | Test、About |
PLC Remote Output Signal | PASS、FAIL、HV Output、Testing |
Built-in Storage | 200 sets testing waveform |
Power Supply | Voltage:98Vac-132Vac or
192Vac-264Vac |
Frequency:50/60Hz ±5% | |
Power consumption | 45VA |
Environment | Temperature:10℃-40℃ |
Humidity:20-80%RH | |
Dimension | 430x132x370 mm (W*H*D) |
Weight | 7Kg |
Interface | USB Host/Device、RS-232、Remote
LAN、GPIB (Option) |
Display | 7″ dot-matrix (800*480 ) |
