- MICROTEST 阻抗分析儀 6632
用於被動元件/材料在不同頻率下的阻抗分析
MICROTEST 6632阻抗分析儀提供10Hz-50MHz寬頻率範圍量測元件/材料阻抗特性，量測參數包含|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、ESR(等效串聯電阻) 、ε (相對介電係數)、μr (相對導磁係數)，量測結果以數字或圖形方式顯示，可選購等效電路分析功能(Equivalent Circuit Analysis)進行三元件/四元件阻抗分析，支援LAN/USB Host/USB Device/GPIB/RS-232通訊接口，可搭載自動化設備或人機介面(PLC)。
阻抗分析儀
Model:
6632
Maker:
MICROTEST

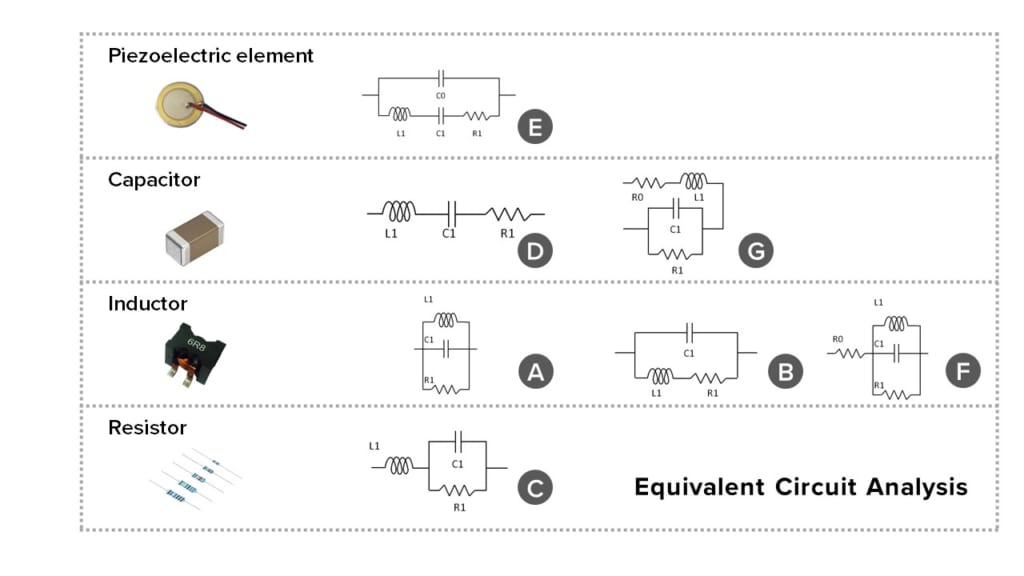

等效電路模型分析 Equivalent Circuit Analysis
7 種不同的模型，結合不同類型的參數 ( 電阻、電感、電容 )，目的是用三個或四個元素對阻抗與頻率特性進行建模。模擬自己的等效電路參數的阻抗軌跡值，然後將其與實際測量軌跡進行比較和參考自諧振頻率 (SRF)。
功能特點
量測頻率 10Hz-50MHz
等效電路分析功能
內置DC偏壓測試(±12V)
自動電位控制 (ALC Function)
輸出阻抗 (25Ω/100Ω)
開路/短路/高頻負載校正功能
線長補償功能(0/0.5/1/2公尺)

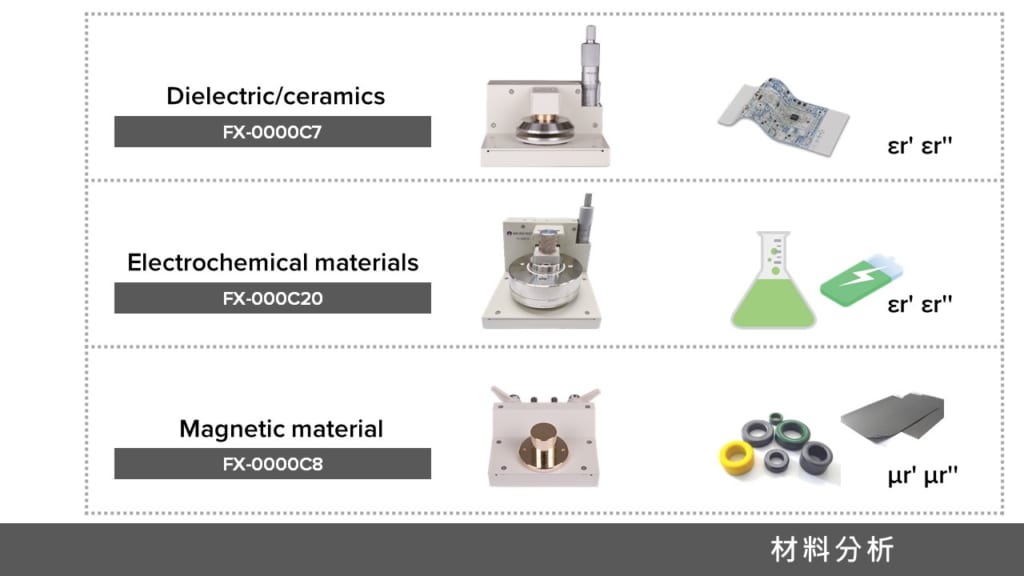

內置磁性材料分析功能-導磁係數μr
內置材料分析功能-介電常數εr
7吋大彩屏(顯示4組參數)
AC/DC可同時測量
基本阻抗量測精度 ±0.08%
透過USB可存取設定檔案
存儲測試數據、截圖測試畫面
選購DC偏壓測試盒F420006 (支援±2000V)
搭載DC偏流源6225 (頻率響應30MHz)
大功率元件磁飽和分析可搭載6243 (DC偏流320A)
Application 應用

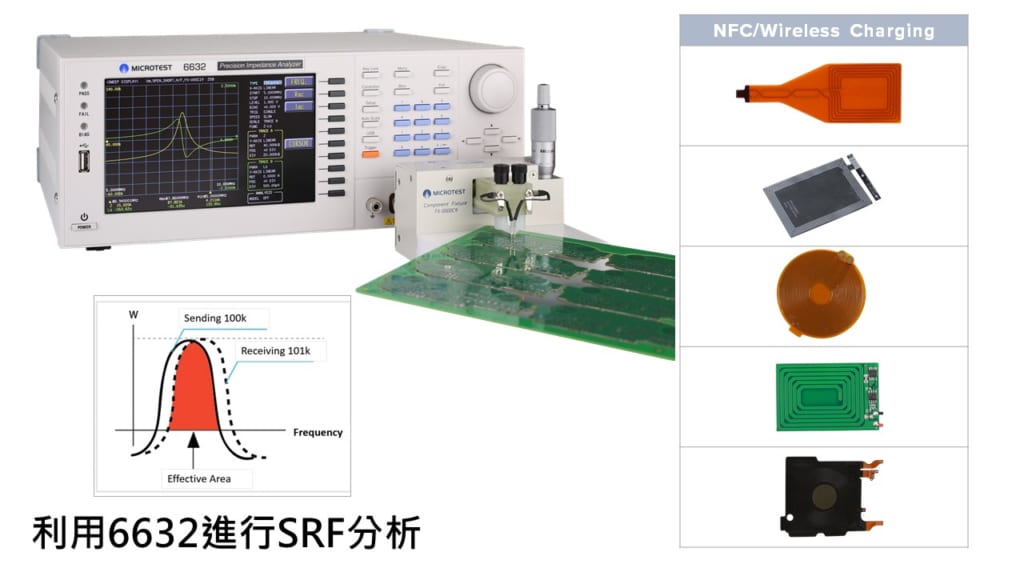

可應用在NFC天線量測SRF諧振頻率掃圖分析
可量測材料介電強度與介電損耗(薄膜/液態/板材)
元件阻抗頻率分析/材料介電常數量測
規格
| 型號 | 6632 |
| 頻率範圍 | 10Hz-50MHz |
| 測量頻率點數 | 可程式 |
| 頻率輸出精準度 | ±0.01% |
| 測量頻率解析度 | 100mHz, 6位數頻率輸入 |
| 基本測量準確度 | ±0.08% (典型值±0.05% ) |
| AC測試信號位準 | 測試信號電壓範圍 10mV – 2Vrms(100Ω) 10mV – 1Vrms(25Ω) |
| 電壓最小分辨率 1mV |
|
| 準確度 ALC ON：6％ * 設定電壓 ±2mV ALC OFF：10％ * 設定電壓 ±2mV |
|
| 測試信號電流範圍 200µA – 20mArms |
|
| 電流最小分辨率 10µA |
|
| 準確度 ALC ON：6％ * 設定電流 ± 20µA ALC OFF：10％ * 設定電流 ± 20µA |
|
| DC測試信號位準 | 1V (固定) |
| 輸出阻抗 | 25Ω/100Ω標稱值，可切換 |
| DC偏壓測試 | 內置±12V 可選購外部DC偏壓盒 (±12V/±40V/±600V/±2000V) |
| DC偏流測試 | 外置DC偏流源 (20A/60A/120A/320A) 可選購外部DC偏流盒 (100mA) |
| 測試模式 | Meter模式/多步列表模式/掃圖分析模式/等效電路建模分析 |
| 測試參數 | |Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、ESR(等效串聯電阻) 、ε (相對介電係數)、μr (相對導磁係數) |
| 量測時間 | < 3mS (最快) |
參數與顯示範圍
| 項目 | 範圍 |
| |Z| | 0.000 mΩ to 9999.99 MΩ |
| R, X | ± 0.000 mΩ to 9999.99 MΩ |
| |Y| | 0.00000 μS to 999.999 kS |
| G, B | ± 0.00000 μS to 999.999 kS |
| θRAD | ± 0.00000 to 3.14159 |
| θDEG | ± 0.000° to 180.000° |
| Cs, Cp | ± 0.00000 pF to 9999.99 F |
| Ls, Lp | ± 0.00 nH to 9999.99 kH |
| D | 0.00000 to 9999.99 |
| Q | 0.00 to 9999.99 |
| Δ | ± 0.00% to 9999.99% |
| Rdc | 0.00 mΩ to 99.9999 MΩ |
| εr’ εr” | 0 to 100000 |
| μr’ μr” | 0 to 100000 |
一般規格
| 等效電路 | 串聯、並聯 |
| 校正 | 開路、短路、負載 |
| 線長補償 | 0 / 0.5 / 1 /2 (m) |
| 分類功能(BIN) | ABS、ΔABS、Δ%、OFF |
| 比較器 | 9級最大 |
| 多步列表測試功能 | 50組 (每組提供15個測試步驟) |
| 內建存儲 | 100組LCR Meter測試設定文件 、50組多步測試設定 |
| USB Host存儲 | LCR Meter測試設定文件、多步測試設定文件、BMP圖像、掃圖畫面及資料 |
| 觸發測試方式 | 自動、手動、RS-232、GPIB、Handler |
| 電源 | 電壓：90-264Vac |
| 頻率：47-63Hz | |
| 消耗功率 | 30VA |
| 操作環境 | 溫度：10℃-40℃ |
| 濕度：20-90%RH | |
| 外觀尺寸 | 336x147x340 mm (W*H*D) |
| 重量 | 3.95 Kg |
| 介面 | RS-232、Handler、LAN、USB Host、USB Device |
| 液晶螢幕 | 7吋TFT, 彩色顯示(800*480) |
