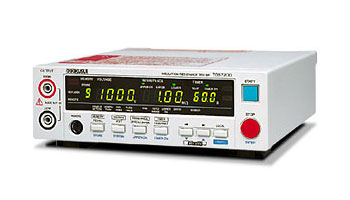

- KIKUSUI 絕緣阻抗測試儀 TOS7200
TOS7200是一種絕緣電阻測試儀，可以在從各種電氣和電子組件到電氣和電子設備的廣泛範圍內使用
輸出電壓可以以1V的解析度在25至1000V（負值）之間任意設置，並且輸出電壓特性符合JIS C 1302-1994。
絕緣阻抗測試儀
Model:
TOS7200
Maker:
KIKUSUI
特點
- 出電壓設定範圍：-25至-1000V（輸出特性符合JIS C 1302-1994）
- 電阻測量範圍：0.01MΩ至5000MΩ
- 配備窗口比較器，放電功能
- 保持功能（在“通過”期間將測量的電阻值保持在測試結束時）
- 配備SIGNAL I / O和遠程控制終端
- RS-232C接口標準配備
規格
| 輸出部 | ||||||
| 輸出電壓範圍 | −25 V〜 −1000 V | |||||
| 解析度 | 1 V | |||||
| 設定精度 | ±（1.5％ of setting ＋ 2Ｖ） | |||||
| 最大額定負載 | 1 W（1000 V DC／1 mA） | |||||
| 最大額定電流 | 1 mA | |||||
| 輸出端子 | 輸出型式 | 浮動 | ||||
| 對接地電壓 | ±1000V DC | |||||
| 漣波 | 1000V無負載 | 2 Vp-p以下 | ||||
| 最大額定負載 | 10 Vp-p以下 | |||||
| 電壓變動率 | 1％以下［最大額定負載 → 無負載］ | |||||
| 短路電流 | 12 mA以下 | |||||
| 輸出上升時間 | 50ms以下（10〜90％） ［無負載］ |
|||||
| 放電功能 | 試測試結束時強制放電（放電電阻25kΩ） | |||||
| 電壓計 | ||||||
| 測量範圍 | 0 V〜−1200 V | |||||
| 解析度 | 1 V | |||||
| 精度 | ±（1％ of reading ＋ 1V） | |||||
| 阻抗計 | ||||||
| 測定範圍 | 0.01 MΩ〜5000 MΩ（在超過100nA的範圍內，最大額定電流為1mA） | |||||
| 顯示 | R ＜ 10.0MΩ | 10.0MΩ≦ R ＜100.0MΩ | ||||
| □.□□MΩ | □□.□MΩ | |||||
| 100.0MΩ ≦ R ＜1000MΩ | 1000MΩ ≦ R ≦5000MΩ | |||||
| □□□MΩ | □□□□MΩ | |||||
| R=測定量絶緣阻抗値 | ||||||
| 精度 | 100nA ＜ i ≦200nA | |||||
| ±（10％ of reading） | ||||||
| 200nA ＜ i ≦ 1μA | ||||||
| ±（5％ of reading） | ||||||
| 1μA ＜ i ≦1mA | ||||||
| ±（2％ of reading） | ||||||
| i=電壓測量値／阻抗測量値 ［濕度20％rh〜70％rh（無結露）、無干擾，如測試線晃動等］ |
||||||
| 測量Range | 電流測量Range可選AUTO或FIX | |||||
| AUTO：測流測量範圍會根據測量的電流值隨時自動更改 | ||||||
| FIX：通過輸出電壓設定值和下部設定值（具有上部關閉）的固定電流測量範圍OFFにて） | ||||||
| Hold功能 | 通過期間，在測試結束時保持測得的電阻值 | |||||
