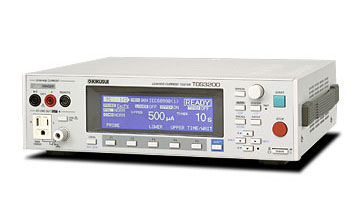

KIKUSUI 漏電流測試儀 TOS3200 | 台灣電計國際股份有限公司

這是用於對除醫療電氣設備以外的一般電氣設備執行洩漏電流（接觸電流，保護導體電流）測試的測試儀

可以執行符合IEC，UL，JIS和《電氣和材料安全法》等標準要求的測試。

漏電流測試儀

Model:

TOS3200

Maker:

KIKUSUI

Download Materials

規格下載

特點

符合國際標準IEC60990（“接觸電流和保護導體電流的測量”）
電流測量範圍：DC / RMS：30μA至30mA，PEAK：50μA至90mA
內置8種類型的測量網絡，例如IEC60990
GPIB，RS-232C，USB標準配備

規格

測量項目、測量模式
測量項目	TC（接觸電流測量）、PCC（保護導體電流測定）、METER 共3種
測量方法	TC	通過使用測量網絡（NTWK）測量參考電阻的壓降來計算
	PCC	通過測量連接到保護性接地線的參考電阻的壓降計算得出
	METER	使用測定端子量測電壓、電流
測量模式	DC/RMS/PEAK（RMS為真的實效値）
測量網路（NTWK）	Net work A	基本測量元件：（1.5kΩ//0.22μF）＋500Ω
	Net work B/B1	基本測量元件：（1.5kΩ//0.22μF）＋500Ω//（10kΩ＋0.022μF）
	Net work C	基本測量元件：（1.5kΩ//0.22μF）＋500Ω//（10kΩ＋（20kΩ＋6.2nF）//9.1nF）
	Net work D	基本測量元件：1kΩ
	Net work E	基本測量元件：1kΩ//（10kΩ＋11.225nF＋579Ω）
	Net work F	基本測量元件：1.5ｋΩ//0.15μF
	Net work G	基本測量元件：2kΩ
回路網的常數精度	阻抗：±0.1%、電容0.15μF：±2%、其他：±1%
電流測量部
測量範圍	Range 1	DC/RMS：30μA〜600μA、 PEAK：50μA〜850μA
	Range 2	DC/RMS：125μA〜6.00mA、 PEAK：175μA〜8.50mA
	Range 3	DC/RMS：1.25mA〜30.0mA、 PEAK：1.75mA〜90.0mA
Range切換	AUTO/FIX
測量電流（i）顯示／解析度	i<1mA： □□□μA/1μA, 1mA≦i<10mA： □.□□mA/0.01mA 10mA≦i<100mA：□□,□mA/0.1mA
測量精度	Range １	DC	±（5.0% of rdng ＋ 20μA）
		RMS	DC/15Hz≦f≦10kHz：±（5.0% of rdng ＋ 5μA）
			10kHz＜f≦1MHz：±（5.0% of rdng ＋ 10μA）
		PEAK	15Hz≦f≦10kHz：±（5.0% of rdng ＋ 10μA）
	Range 2	DC	±（5.0% of rdng ＋ 50μA）
		RMS	DC/15Hz≦f≦10kHz：±（2.0% of rdng ＋ 20μA）
			10kHz≦f≦1MHz：±（5.0% of rdng ＋ 20μA）
		PEAK	15Hz≦f≦1kHz：±（2.0% of rdng ＋ 50μA）
			1kHz＜f≦10kHz：±（5.0% of rdng ＋ 50μA）
	Range 3	DC	±（5.0% of rdng ＋ 0.5mA）
		RMS	DC/15Hz≦f≦10kHz：±（2.0% of rdng ＋ 0.2mA）
			10kHz＜f≦1MHz：±（5.0% of rdng ＋ 0.2mA）
		PEAK	15Hz≦f≦1kHz：±（2.0% of rdng ＋ 0.5mA）
			1kHz＜f≦10kHz：±（5.0% of rdng ＋ 0.5mA）
輸入阻抗、輸入容量	1MΩ±1%、　＜200pF
共模拒斥比	f≦10kHz：60dB以上、10kH＜f≦1MHz：40ｄB以上
