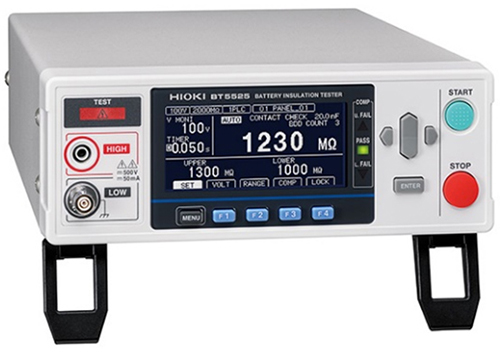

- HIOKI 電池絕緣電阻測試儀 BT5525
絕不遺漏導致故障的汙染物， 透過高速檢查提高電池電芯的生產性
絶縁抵抗試験器
Model:
BT5525
Maker:
HIOKI
特點
- 適用於電池生產線
- 搭載了BDD功能，可以檢測出汙染造成的微小絕緣故障
- 即使在干擾環境下也能穩定測試
- 易於導入的合理價位，以高速檢查、小型形狀的特性實現高生產性
- 搭載接觸檢查功能（防止因接觸不良造成的誤判斷）
規格
| 主要功能 | 絕緣電阻測試 BDD（Break Down Detect）功能 接觸檢查功能 |
| 輸出參數 | 輸出電壓：25 V ～ 500 V設置解析度 1 V 充電電流（電流限制功能）：50 µA～50 mA※1※2※3， 最小設置解析度 10 µa 短路電流：60 mA以下 放電電流：40 mA以上 ※1：電流限制設置為5.1 mA以上、連接約50µF以上的電容性負載時，可能會由於輸出發生部分的限制而導致無法測量的情況。 ※2：電流限制設置在5.1mA以上、測量開始後200ms輸出電壓不超過20V時，會強制結束測量。強制結束的1s後可再次測量。 ※3：電流限制值設置為5.1 mA～50.0 mA、輸出電壓達到設置電壓後，電流會限制為5 mA。 |
| 測量部分參數 | 電阻值顯示範圍：0.050 MΩ～9999 MΩ 電阻測量量程：2 MΩ， 20 MΩ， 200 MΩ， 2000 MΩ， AUTO |
| 基本精度 | ±1.5％ rdg.±2 dgt. 25 V ≦ V ＜ 100 V [0.05 MΩ 〜 2 MΩ]， 100 V ≦ V ≦ 500 V [0.2 MΩ 〜 20 MΩ] |
| 時間參數 | 測試時間：0.050 s～999.999 s， OFF 比較器延遲：0.001 s～999.999 s， AUTO 顯示更新速度：1 PLC 採樣時間：1 PLC～100 PLC |
| 存儲功能 | 面板保存功能：最多可保存 15項測試條件 測量值存儲功能：内部存儲最多保存999筆測量值 |
| 判斷功能 | 測試模式：連續測試， PASS STOP， FAIL STOP 比較功能： UPPER_FAIL 測量值> 上限值 PASS 上限值 ≧ 測量值 ≧ 下限值 LOWER_FAIL 測量值< 下限值 |
| 功能一覧 | BDD（Break Down Detect）功能：微小故障/汙染檢測功能 接觸檢查功能：2端子電容量測量方式 自動數據輸出功能：測試結束後透過通訊介面自動顯示測量結果 控制指令功能：畫面顯示收、發指令 外部I/O監控功能：畫面顯示輸出訊號的ON/OFF和輸入訊號的狀態 類比輸出功能：測量值從DC 0～4 V轉換輸出 |
| 接口 | USB， LAN， RS-232C， EXT. I/O |
| 電源電壓 | AC 100 V ～ 240 V |
| 消耗功率 | 約20 VA※4 ※4：電源條件為：電源電壓220 V、電源頻率50 Hz/60 Hz、測試電壓200 V、電流限制值2 mA、負載（電阻1 GΩ和電容0.1 µF並聯連接狀態）。 |
| 最大額定功率 | 100 VA |
| 尺寸・重量 | 215W × 80H × 306.5 D mm， 2.8 kg |
| 附件 | 電源線 ×1， EXT. I/O 用公接頭 ×1， EXT. I/O 用插頭蓋 ×1， EXT. I/O 用互鎖解除夾具 ×1，參考指南 ×1 |
