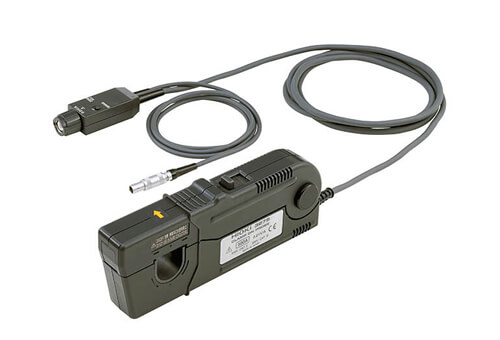

- HIOKI 電流探頭 3275
可直接輸入到示波器的DC～2MHz/500A寬頻電流探頭
電流探頭
Model:
3275
Maker:
HIOKI
特點
- DC～2MHz的寬頻帶,500A的大電流也可測量，適用於開關電源等電源周邊裝置的電流測量
- 可直接輸入到示波器的BNC端子
- 可在存儲記錄儀觀測波形
- 使用選件的專用電源,可提供除示波器以外的電源
規格
| 頻帶寬 | DC～2MHz(-3dB) |
| 上升時間 | ≤175ns |
| 連續最大輸入量程 | 500A rms |
| 最大峰值電流 | 非連續時700A |
| 輸出電壓率 | 0.01V/A |
| 振幅精度 | ±1.0%rdg.±5mV（0～500A/DC,45～66Hz） ±2.0%rdg.（500～700A峰值/DC,45～66Hz） |
| 噪音 | 最大25mA或更小(頻寬限制到20MHz) |
| 溫度特性靈敏度 | ±2%（55Hz/150A輸入，0～40℃） |
| 額定最大值 | 7.2VA （輸入在最大量程內） |
| 電源供應 | ±12V ±0.51V |
| 使用環境 | 0～40℃，最大80%rh（不凝結） |
| 外部磁場阻抗 | 最大800mA（等效）(直流和60Hz，磁場400A/m) |
| 最大線路電壓 | 600V CAT-II,300V CAT-III(絕緣體) |
| 被測導線 | 直徑最大20mm |
| 體積及重量 | 感測器:約176寬×69高×27厚mm，520g， 終端單元:約27寬×55高×18厚mm |
| 電纜長 | 感測器電纜：約2m(BNC連接) 電源電纜：約1m |
| 附件 | 軟包×1，使用說明書×1 |
