Rohde & Schwarz SMM100A Máy phát tín hiệu Vector

• Nhiễu pha SSB và hiệu suất EVM tuyệt vời

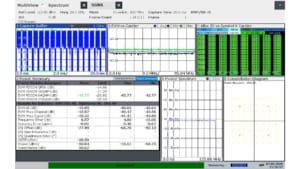

Đối với máy tạo tín hiệu vectơ SMM100A, SSB nhiễu pha <–129 dBc được xác định ở tần số RF 1 GHz với độ lệch 20 kHz. Giá trị điển hình của –134 dBc thậm chí còn thấp hơn 5 dB. Cảm ơn RF hiệu suất tuyệt vời của nó, SMM100A không chỉ có thể được sử dụng như một nguồn dao động cục bộ (LO); nó cũng thể hiện các đặc tính điều chế nổi bật ở tần số cao hơn. Vì
ví dụ, R & S®SMM100A mang lại EVM ấn tượng hiệu suất <–42 dB (0,8%) ở tần số RF của
28 GHz cho tín hiệu 100 MHz 5G NR phù hợp với 3GPP (TM) 3.1.

• Đáp ứng tần số cực kỳ phẳng

Đặc biệt với tín hiệu sóng đơn, tần số phản hồi của tín hiệu trong băng thông điều chế
cũng có ảnh hưởng lớn đến hiệu suất EVM có thể đạt được. Do đó, điều cần thiết là giảm thiểu thông số này về độ lớn và pha trên toàn bộ tần số RF phạm vi của máy phát điện.

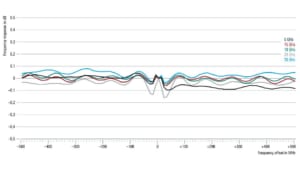

Bù trừ thông minh được cung cấp cho các ảnh hưởng bên trong của SMM100A trên đáp tuyến tần số. Do đó, SMM100A đạt được đáp ứng tần số cường độ đo được là <0,4 dB trên toàn bộ băng thông điều chế RF là 1 GH

• Khám phá khả năng kỹ thuật

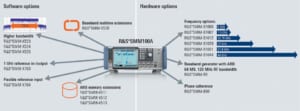

Trong cấu hình cơ bản, R & S®SMM100A hỗ trợ băng thông điều chế RF tối đa là 120 MHz. Tùy thuộc vào yêu cầu, điều này có thể được mở rộng lên đến 1 GHz bằng cách cài đặt khóa cấp phép. Với tính linh hoạt tương tự, độ sâu bộ nhớ ARB có thể được mở rộng từ
64 Msample lên đến tối đa là 2 Gsample.

SMM100A có sẵn với nhiều tần số khác nhau tùy chọn lên đến tần số tối đa là 44 GHz. Cái này cho phép người dùng định cấu hình chính xác SMM100A để đáp ứng yêu cầu thử nghiệm thực tế của họ.

• Khám phá khả năng sử dụng

Việc cài đặt có thể được thiết lập thông qua màn hình cảm ứng 8,4 “. Giao diện người dùng có cấu trúc hợp lý được trình bày dưới dạng sơ đồ khối

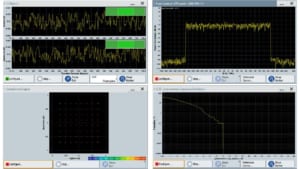

Giám sát tín hiệu dạng biểu đồ trong thời gian thực tại các điểm khác nhau trong đường dẫn luồng tín hiệu tổng thể

Tự động hóa thực hiện dễ dàng với hệ thống trợ giúp nhạy cảm theo ngữ cảnh và trình ghi macro SCPI tích hợp với trình tạo mã

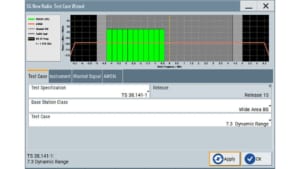

• Sử dụng một loạt các tùy chọn tạo tín hiệu có sẵn, SMM100A có thể tạo ra các tín hiệu thử nghiệm tuân theo các tiêu chuẩn truyền thông không dây quan trọng nhất. Thiết bị này đặc biệt phù hợp để tạo ra tín hiệu 5G NR tuân thủ tiêu chuẩn. Khi được trang bị tùy chọn tần số SMM-B1044, thiết bị bao gồm các dải tần FR1 lên đến 7.125 GHz và FR2 lên đến 44 GHz. Cùng với phần mở rộng băng thông R & S®SMM-K525 lên 1 GHz, thiết bị có thể xử lý các yêu cầu gia tăng về băng thông tín hiệu trong các ứng dụng 5G

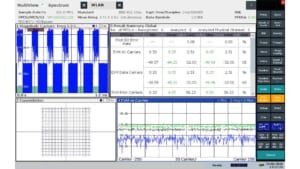

• Dưới 6 GHz, tiêu chuẩn WLAN hiện tại IEEE 802.11ac
  và IEEE 802.11ax sử dụng băng thông tín hiệu tối đa là
  160 MHz. Tuy nhiên, WLAN cũng đang theo xu hướng
  hướng tới tần số cao hơn và băng thông lớn hơn. Đối với Wi-Fi 6E, dải tần từ 5,8 GHz đến 7,125 GHz sẽ được sử dụng. Đối với các tiêu chuẩn WLAN trong tương lai như IEEE802.11be, băng thông tín hiệu là 320 MHz đã được chỉ định. Với tùy chọn tần số SMM-B1007 lên đến 7,5 GHz và phần mở rộng băng thông SMM-K524 lên 500 MHz, SMM100A là bộ tạo tín hiệu lý tưởng cho mạng WLAN
  thử nghiệm các thành phần, mô-đun và thiết bị.

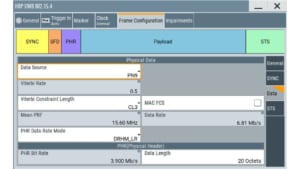

1. SMM100A phù hợp lý tưởng cho HRP UWB kiểm tra máy thu. Với tần số MM-B1012 tùy chọn lên đến 12,75 GHz, SMM100A bao gồm dải tần được sử dụng bởi HRP UWB lên đến 10,6 GHz. Cùng với phần mở rộng băng tần cơ sở R & S®SMM-K524
   tùy chọn băng thông RF 500 MHz, tín hiệu có thể được tạo ra trên các kênh quan trọng nhất với băng thông tín hiệu lên đến 500 MHz. Tùy chọn băng tần cơ sở SMM-K149 HRP UWB hỗ trợ tạo tín hiệu cho ba chế độ được chỉ định: HRP UWB từ IEEE802.15.4a-2015 cũng như chế độ tần số lặp lại xung cơ sở (BPRF) và chế độ tần số lặp lại xung cao (HPRF) để nâng cao phạm vi thiết bị (ERDEF) từ IEEE802.15.4z
