Thiết bị kiểm tra ăn mòn

1. Thực trạng và giải pháp

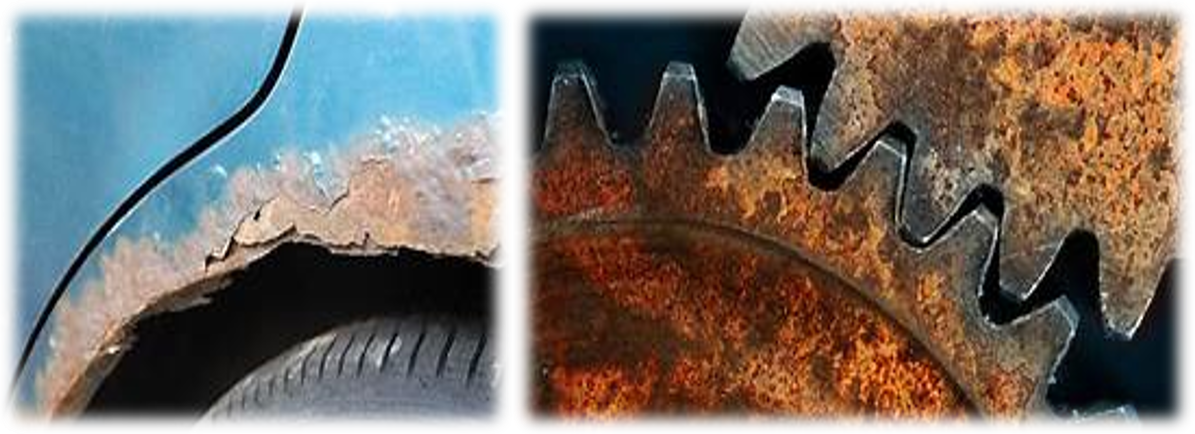

Các sản phẩm và vật liệu xung quanh chúng ta sẽ bị xuống cấp dưới sự tác động của môi trường và thời gian sử dụng.

Theo một báo cáo thì hàng năm ở Nhật bị thất thoát khoảng 4 nghìn tỷ Yên liên quan tới vấn để rỉ sét. Để tránh những thất thoát này, việc kiểm tra ăn mòn và rỉ sét là cần thiết và rất quan trọng. Rất nhiều các nghiên cứu đã được tiến hành nhằm xác định sự suy thoát, sự xuống cấp của vật liệu cũng như bề mặt.

Thiết bị kiểm tra ăn mòn được sử dụng như là 1 cách nhằm xác định thời gian sử dụng của sản phẩm và vật liệu bằng việc mô phỏng quá trình ăn mòn giống như ngoài thực tế.

2. Yếu tố ăn mòn và sự ảnh hưởng của nó

	Nưới muối: Các sản phẩm và vật liệu xung quanh chúng ta sẽ bị xuống cấp dưới sự tác động của môi trường và thời gian sử dụng.			Trạng thái khô: Sự ăn mòn biến thiên theo điều kiện khô. Nhiệt độ càng cao thì sự thay đổi sẽ diễn ra nhanh hơn
	Mưa axits: sự phản ứng hóa học với mưa axit sẽ tạo ra các lỗ nhỏ trên bề mặt kim loại hoặc bề mặt có phủ sơn.			Độ ẩm: áp suất khí quyển là nguyên nhân nước thẩm thấu vào bề mặt lớp sơn hoặc mạ. Điều này là ra tang sự ăn mòn trên vật liệu hoặc sản phẩm
	Corrodkote là 1 kiểu test ăn mòn. Hỗn hợp làm bằng cách trộn đồng nitrat, sắt (III) clorua hydrat và amoni clorua với đất sét trắng, được phủ lên mẫu vật để tạo ra sự ăn mòn.			Nhiệt độ thấp làm thay đổi bề mặt do bị co, cứng. Nếu lớp nước trên bề mặt sản phẩm hoặc vật liệu bị đóng bang thì sẽ làm vỡ lớp phủ
	CASS (cupro-acetic salt mist) bằng phương pháp phun dung dịch trộn nước muối trung tính, axit axetic và đồng (II) clorua dùng để đánh giá hiệu suất ăn mòn của đồng / niken / crôm hoặc niken / crôm trang trí trên thép, hợp kim kẽm, hợp kim nhôm và chất dẻo được thiết kế cho các dịch vụ khắc nghiệt			Va đập! Các sản phẩm thường xảy ra các va đập. Đặc biệt là các phương tiện tham ra giao thông. Khi di chuyển thì đá, sỏi v.v. sẽ va đập vào bề mặt. Dưới tác động của thời gian những cho bị va đập đó dần dần sẽ bị ăn mòn
	Gas, Ozone: Các khí độ hại như SO2, NO2, … là những khí độc hại gây ảnh hưởng tới sự ăn mòn của kim loại. Trong khi đó khí Ozone thì ăn mòn tới cao su			Năng lượng mặt trời làm ảnh hưởng tới bề mặt kim loại ngay cả khi chúng có lớp chống ăn mòn

3. Các phương pháp kiểm tra ăn mòn

a. Phương pháp phun muối

Đây là phương pháp được sử dụng rộng rãi trên toàn thế giới bao gồm kiểu phun muối trung tính, phun muối axit và kiểu CASS

Phương pháp này được thực hiện nhằm kiểm soát chất lượng và so sánh khả năng chống ăn mòn. Tiêu chuẩn áp dụng là ISO 9227

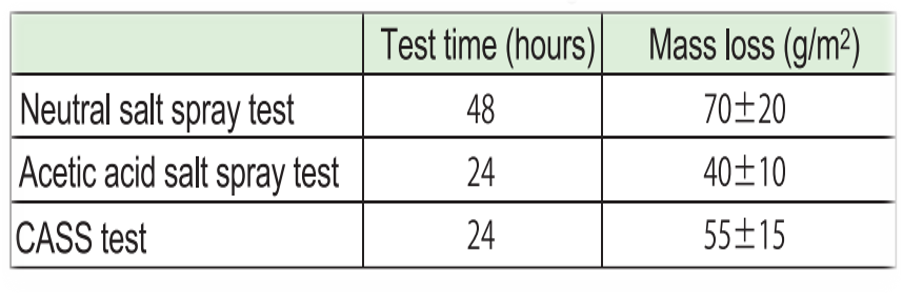

Mass loss g/m2 = khối lượng trước khi test – khối lượng sau khi test

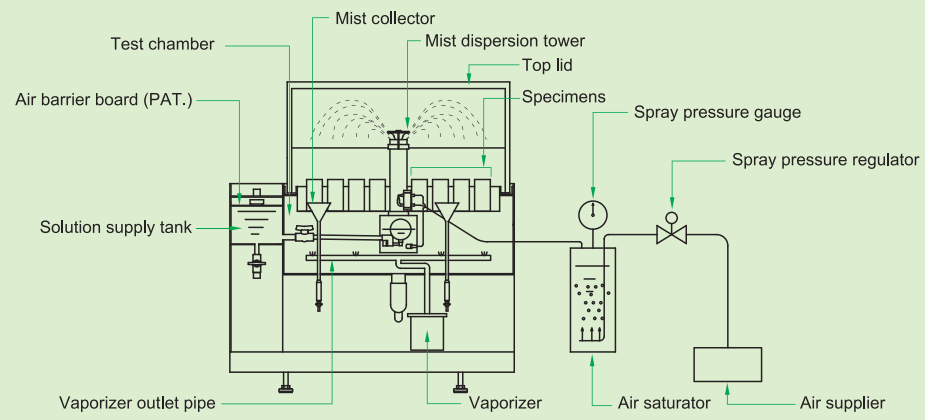

b. Nguyên lý hoạt động của thiết bị kiểm tra phun muối

Nước ở trong buồng phun được đun nóng bằng một điện trở, có kiểm soát nhiệt độ bằng bộ điều khiển nhiệt độ. Tại đây, nước được đun nóng đến một nhiệt độ nhất định nhằm tạo ra môi trường trong buồng phun tới một nhiệt độ yêu cầu. Đồng thời khi đó, nước cất ở trong bình bão hòa cũng sẽ được đun nóng tới một nhiệt độ đã được giới hạn trước thông qua một bộ điều khiển nhiệt độ khác.

Khi nước cả ở trong buồng phun và bình bão hòa đã đạt tới một nhiệt độ nhất định, thì khi đó rơ le điều khiển sẽ đóng mạch điện, lúc này các van điện từ cũng được mở ra, hơi nước bão hòa cùng với dung dịch muối sẽ được đưa vào trong buồng phun qua các hệ thống ống dẫn để đến vị trí vòi phun. Tại đây nhờ tác dụng của khí nén đã được điều chỉnh ở một áp suất nhất định, hơi nước bão hòa cùng với dung dịch muối sẽ tạo thành hỗn hợp và phun qua vòi phun dưới dạng sương rồi phủ lên bề mặt của các sản phẩm cần kiểm tra.

c. Các thiết bị dạng phun muối có thể tham khảo như dưới đây:

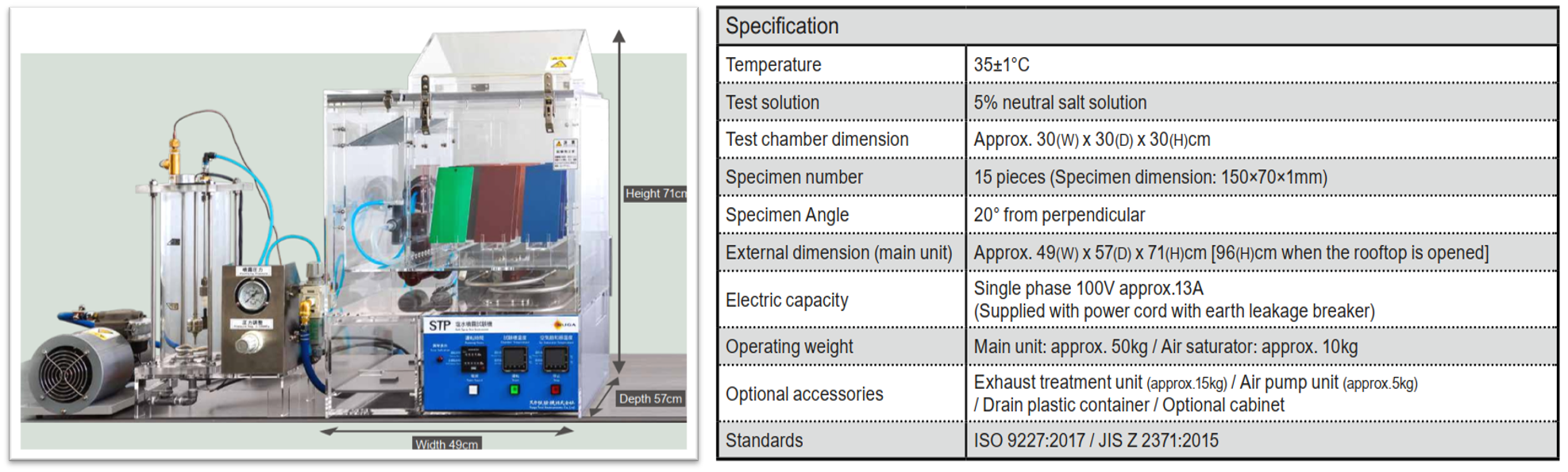

Thiết bị kiểm tra phun muối STP-30. Loại để bàn với thiết kế nhỏ gọn.STP-30 không chỉ có thể được lắp đặt trong không gian nhỏ như bàn mà còn có thể thực hiện theo tiêu chuẩn ISO 9227: 2017, đây là phương pháp thử phun muối cơ bản nhất trong số các thử nghiệm gia tốc ăn mòn để đánh giá khả năng chống ăn mòn của vật liệu kim loại. Nó được sử dụng rộng rãi để kiểm tra chất lượng và kiểm tra chấp nhận.

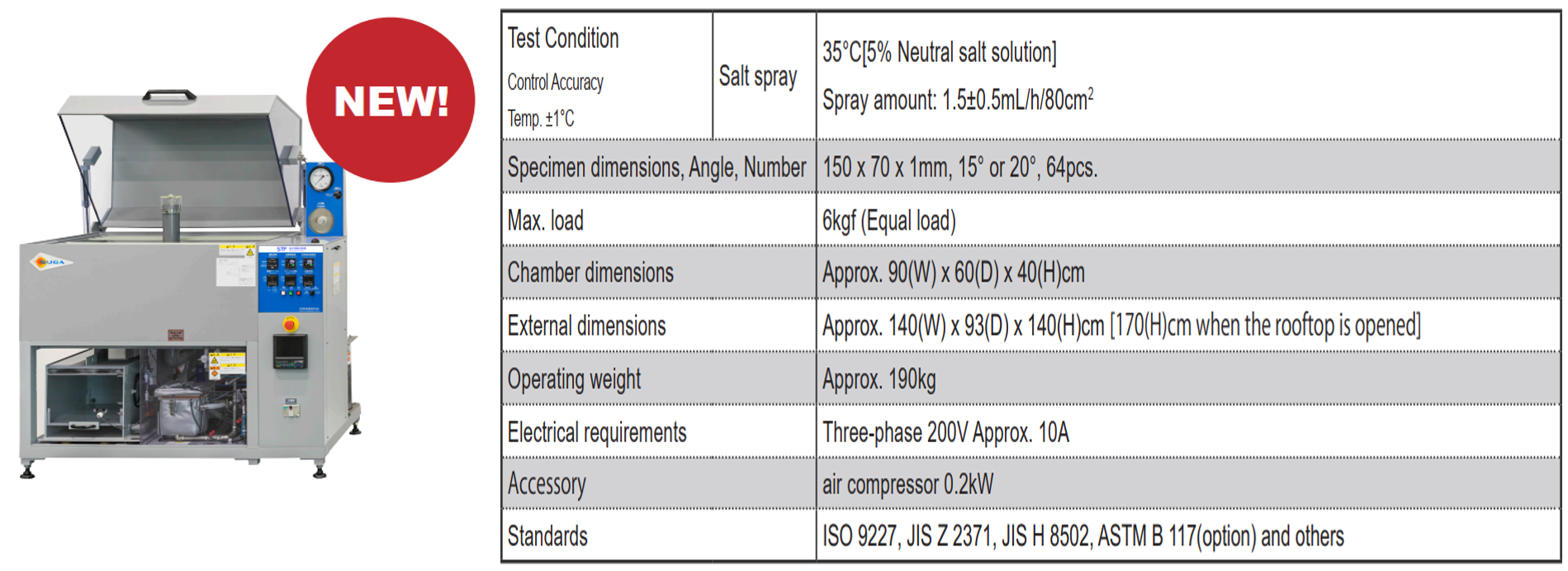

Thiết bị kiểm tra phun muối STP-90V-6. Đây là dòng thử nghiệm cơ bản nhất để xác định độ chống ăn mòn của kim loại và xử lý bề mặt. Dung dịch được phun ra từ tháp phân tán sương mù, một phương pháp được ISO khuyến nghị vì khả năng phân phối đồng đều
