[Rhesca] 솔더 접합평가 (젖음성 평가) 시험기 ‘5200TN’

[Rhesca] 솔더 접합평가 (젖음성 평가) 시험기 '5200TN'

5200TN은 전자 부품이란 납땜의 젖음성을 시간과 힘의 변화로 측정하는 시험기입니다.
전자 부품이나 플럭스, 용융 솔더 페이스트를 평가할 수 있습니다.
가장 표준적인 측정법이 되는 납땜 평형법을 비롯해 다양한 옵션을 조합함으로써 다양한 평가를 실시할 수 있습니다.

솔더 접합평가 (젖음성 평가) 시험기

Model:

5200TN

Maker:

Rhesca

■ 제품 특징

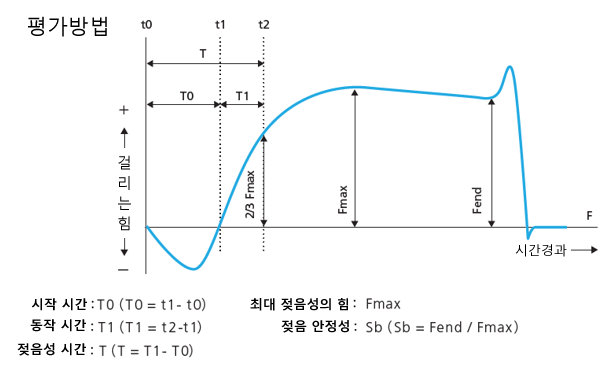

  1. Wetting Balance 테스트로 정밀도 높은 측정을 할 수 있습니다
  2. 국제규격에 대응한 납땜의 젖음성 평가를 할 수 있습니다.
  3. 납땜 소구법으로 0603.0402와 같은 매아 죽은 칩 부품을 평가할 수 있습니다.
  4. Wetting Balance 상황을 고속 카메라(430FPS) 또는 얼라인먼트 카메라로 관찰할 수 있습니다



제품 측정 모드 (4종류)

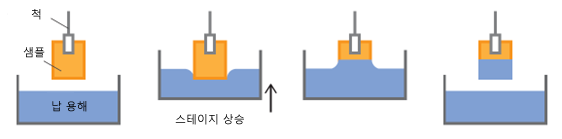

    • 1. 납조 (Soler Bath) 평행법

mode1

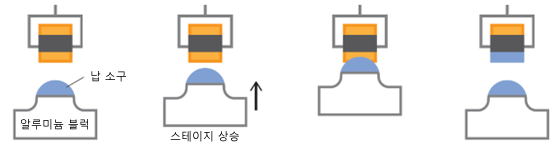

    • 2. 납 소구 평행법 (옵션)

mode2

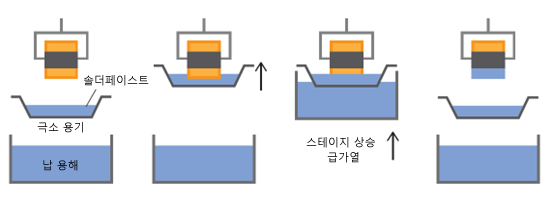

    • 3. 급가열 승온법 (옵션)

mode3

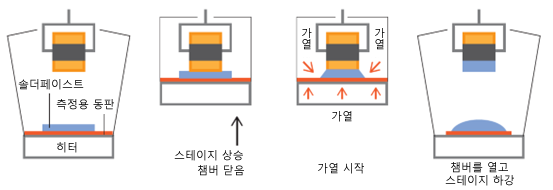

    • 4. 프로파일 승온법 (옵션)

mode4

■ 카메라 관찰 시스템 (옵션 제품)

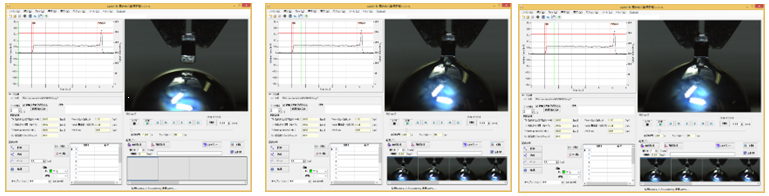

  • 1. 고속 젖음성 영상 분석 시스템

    • 고속 카메라 전용 소프트로, 젖은성의 힘과 영상을 동시에 해석할 수 있습니다.
    camerasystem1

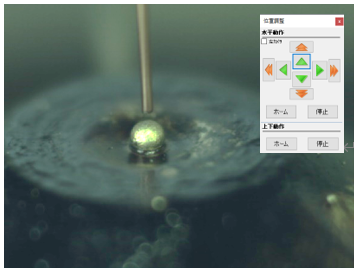

  • 2. 얼라인먼트 카메라 유닛

    • 전자부품과 납땜이 접촉하는 측정부분을 컴퓨터 모니터에 확대 표시함과 동시에 측정 영상을 녹화할 수 있는 간이형 관찰유닛입니다.

    camerasystem2

■ 제품 사양





측정 영역
±10mN, 50mN
온도측정 범위 상온~450℃
온도 정밀도 ±2℃(245℃ 설정시)
납땜 포트 φ60mm、깊이 30mm(깊이 60mm 사용가능)
침지 시간 1~999s, 1~999min
침지 깊이 0.01~1mm 0.01step
1~20mm 0.1step
침지 속도 0.1~1mm/s 0.1step
1~5mm/s 0.5step
5~30mm/s 5step
응력 정밀도 ±0.1%FS（10mN 설정시: 0.01mN, 50mN 설정시: 0.05mN）
시간축 응답성 0.14s （zero full scale）
스테이지 이동거리 X축：±5mm, Y축：±5mm
샘플중량 10g
전원 AC100-220V±10%　50/60Hz
중량 45kg
크기 522（W）×527（D）×556（H）mm
